รายการตรวจสอบสำหรับ Flange Globe Valve มีอะไรบ้าง

เฮ้! ในฐานะซัพพลายเออร์ของ Flange Globe Valve ฉันมักถูกถามเกี่ยวกับรายการตรวจสอบสำหรับวาล์วเหล่านี้ ดังนั้นฉันคิดว่าฉันจะเขียนบล็อกนี้เพื่อแบ่งปันข้อมูลเชิงลึกกับคุณ

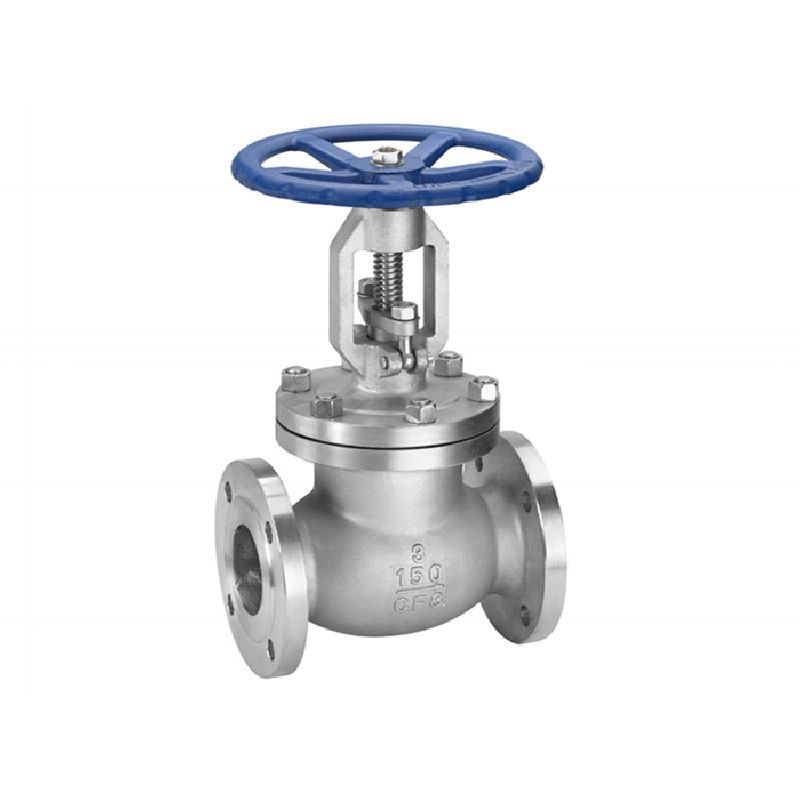

ก่อนอื่น เรามาคุยกันก่อนว่า Flange Globe Valve คืออะไร เป็นวาล์วชนิดหนึ่งที่ใช้กันทั่วไปในอุตสาหกรรมต่างๆ เพื่อควบคุมการไหลของของไหล การเชื่อมต่อแบบแปลนช่วยให้ติดตั้งและถอดได้ง่าย และสามารถปิด-เปิดได้อย่างน่าเชื่อถือ

การตรวจสอบด้วยสายตา

ขั้นตอนแรกในการตรวจสอบ Flange Globe Valve คือการตรวจสอบด้วยสายตา คุณต้องดูวาล์วจากบนลงล่าง ตรวจสอบพื้นผิวด้านนอกเพื่อดูร่องรอยความเสียหาย เช่น รอยแตก รอยบุบ หรือรอยขีดข่วน ตัววาล์วที่ร้าวสามารถทำให้เกิดการรั่วไหลได้ ซึ่งถือเป็นเรื่องใหญ่ที่ไม่ควรกระทำในทุกระบบ นอกจากนี้ให้ดูที่ใบหน้าของหน้าแปลนด้วย ควรเรียบและปราศจากรอยตำหนิหรือการกัดกร่อน หากหน้าแปลนเสียหาย จะไม่ทำการซีลที่เหมาะสมเมื่อติดตั้ง และนั่นอาจทำให้เกิดปัญหาได้ทุกประเภท

ก้านวาล์วเป็นอีกส่วนสำคัญในการตรวจสอบด้วยสายตา ควรตรงและไม่งอ ก้านงอสามารถป้องกันไม่ให้วาล์วเปิดและปิดได้อย่างถูกต้อง เช็คพวงมาลัยด้วย ควรยึดเข้ากับก้านให้แน่นไม่หลวม หากวงล้อจักรหลวม จะทำให้วาล์วทำงานได้อย่างมีประสิทธิภาพได้ยาก

การตรวจสอบมิติ

ต่อไปคือการตรวจสอบมิติ คุณต้องตรวจสอบให้แน่ใจว่าวาล์วตรงตามขนาดที่ต้องการ วัดความยาว ความกว้าง และความสูงของตัววาล์ว ขนาดเหล่านี้มีความสำคัญเนื่องจากเป็นตัวกำหนดว่าวาล์วจะพอดีกับระบบท่อที่มีอยู่หรือไม่ ขนาดหน้าแปลนก็มีความสำคัญเช่นกัน ตรวจสอบรูปแบบรูโบลต์ เส้นผ่านศูนย์กลางของโบลต์ และความหนาของหน้าแปลน หากขนาดหน้าแปลนไม่อยู่ จะไม่สามารถเชื่อมต่อวาล์วกับท่อได้อย่างถูกต้อง

บ่าวาล์วและจานยังเป็นส่วนประกอบสำคัญสำหรับการตรวจสอบขนาดอีกด้วย ที่นั่งควรมีเส้นผ่านศูนย์กลางและความลึกที่เหมาะสมเพื่อให้แน่ใจว่าแผ่นดิสก์จะปิดผนึกได้ดี แผ่นดิสก์ควรพอดีกับเบาะนั่ง การเบี่ยงเบนในขนาดของชิ้นส่วนเหล่านี้อาจทำให้เกิดการรั่วไหลเมื่อปิดวาล์ว

การทดสอบแรงดัน

การทดสอบแรงดันเป็นรายการตรวจสอบที่สำคัญสำหรับวาล์วโกลบวาล์วแบบแปลน คุณต้องทดสอบวาล์วเพื่อให้แน่ใจว่าสามารถทนแรงดันในระบบได้ การทดสอบแรงดันมีสองประเภทหลัก: การทดสอบอุทกสถิตและการทดสอบลม

ในการทดสอบอุทกสถิต วาล์วจะเต็มไปด้วยน้ำ จากนั้นจึงเพิ่มแรงดันให้ถึงระดับที่กำหนด โดยปกติแล้วแรงดันจะสูงกว่าแรงดันใช้งานปกติของระบบ จากนั้นให้คุณกดแรงดันไว้สักระยะหนึ่ง ซึ่งปกติจะอยู่ที่ประมาณ 10 - 15 นาที และตรวจดูว่ามีรอยรั่วหรือไม่ หากมีการรั่วแสดงว่าวาล์วมีปัญหาและจำเป็นต้องแก้ไขหรือเปลี่ยนใหม่

ในทางกลับกัน การทดสอบด้วยลมจะใช้อากาศหรือก๊าซแทนน้ำ มักใช้เมื่อไม่สามารถเติมน้ำลงในวาล์วได้ เช่น ในการใช้งานด้านอาหารหรือยาบางชนิด ขั้นตอนนี้คล้ายกับการทดสอบอุทกสถิต แต่คุณต้องระมัดระวังเป็นพิเศษ เนื่องจากแก๊สรั่วอาจเป็นอันตรายได้มากกว่าน้ำรั่ว

การทดสอบความสามารถในการไหล

การทดสอบความสามารถในการไหลเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าวาล์วสามารถรองรับอัตราการไหลที่ต้องการในระบบได้ คุณวัดอัตราการไหลของของไหลผ่านวาล์วที่ตำแหน่งเปิดต่างๆ ซึ่งจะช่วยให้คุณเข้าใจว่าวาล์วทำงานอย่างไรภายใต้สภาวะการทำงานที่แตกต่างกัน

วาล์วควรจะสามารถให้การไหลที่ราบรื่นและควบคุมได้ หากการไหลถูกจำกัดหรือปั่นป่วนเกินไป อาจทำให้เกิดปัญหาในระบบได้ ตัวอย่างเช่น อาจนำไปสู่การใช้พลังงานที่เพิ่มขึ้นหรือความเสียหายต่อส่วนประกอบอื่นๆ ในท่อ

การตรวจสอบประสิทธิภาพการซีล

ประสิทธิภาพการปิดผนึกเป็นสิ่งสำคัญสำหรับ Flange Globe Valve คุณต้องแน่ใจว่าวาล์วสามารถป้องกันการรั่วซึมเมื่อปิดได้ มีหลายวิธีในการทดสอบประสิทธิภาพการซีล วิธีการทั่วไปวิธีหนึ่งคือการใช้การทดสอบการกดค้างไว้ คุณปิดวาล์ว ใช้แรงกดที่ด้านหนึ่ง จากนั้นตรวจสอบว่ามีแรงดันตกที่อีกด้านหนึ่งหรือไม่ในช่วงเวลาหนึ่ง

อีกวิธีหนึ่งคือใช้การทดสอบฟอง คุณใช้สารละลายสบู่กับพื้นผิวซีลของวาล์ว และหากมีการรั่วไหลจะเกิดฟองอากาศ นี่เป็นวิธีที่ง่ายและมีประสิทธิภาพในการตรวจจับรอยรั่วเล็กๆ

การตรวจสอบวัสดุ

สิ่งสำคัญคือต้องตรวจสอบวัสดุที่ใช้ในวาล์วด้วย ตัววาล์ว ก้าน วาล์ว และส่วนประกอบอื่นๆ ควรทำจากวัสดุคุณภาพสูงที่เหมาะสำหรับการใช้งาน ตัวอย่างเช่น ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน คุณต้องใช้วัสดุที่ทนทานต่อการกัดกร่อน เช่น สแตนเลส

ตรวจสอบใบรับรองวัสดุเพื่อให้แน่ใจว่าวัสดุเป็นไปตามมาตรฐานที่กำหนด คุณยังสามารถใช้วิธีการทดสอบแบบไม่ทำลาย เช่น การทดสอบอัลตราโซนิกหรือการทดสอบอนุภาคแม่เหล็ก เพื่อตรวจสอบข้อบกพร่องภายในของวัสดุ

เปรียบเทียบกับโกลบวาล์วอื่นๆ

เมื่อพูดถึงโกลปวาล์ว ก็มีหลายประเภท เช่นโกลปวาล์วชนิด Y- โกลบวาล์วชนิด Y มีการออกแบบที่แตกต่างเมื่อเทียบกับโกลบวาล์วแบบแปลน มีตัวเครื่องรูปตัว Y ซึ่งสามารถให้ลักษณะการไหลที่ดีขึ้นในบางการใช้งาน

ของเราหน้าแปลนโกลบวาล์วเป็นที่รู้จักในด้านการเชื่อมต่อหน้าแปลนที่เชื่อถือได้และติดตั้งง่าย และหากคุณกำลังมองหาวาล์วที่มีคุณสมบัติการซีลแบบพิเศษของเราโกลบวาล์วเหล็กหล่อร้องอาจเป็นทางเลือกที่ดี ซีลด้านล่างสามารถให้การป้องกันการรั่วไหลเพิ่มเติมอีกชั้นหนึ่ง โดยเฉพาะอย่างยิ่งในการใช้งานที่มีข้อกำหนดด้านสิ่งแวดล้อมหรือความปลอดภัยที่เข้มงวด

เหตุใดจึงเลือกโกลบวาล์วหน้าแปลนของเรา

เรามีความภาคภูมิใจใน Flange Globe Valves ของเรา เราปฏิบัติตามขั้นตอนการตรวจสอบที่เข้มงวดเพื่อให้แน่ใจว่าวาล์วทุกตัวที่เราจัดหามีคุณสมบัติตรงตามมาตรฐานคุณภาพสูงสุด วาล์วของเราทำจากวัสดุคุณภาพสูงและได้รับการออกแบบให้มีอายุการใช้งานยาวนาน ไม่ว่าคุณจะต้องการวาล์วสำหรับโครงการขนาดเล็กหรืองานอุตสาหกรรมขนาดใหญ่ เราก็พร้อมรองรับคุณ

หากคุณอยู่ในตลาดสำหรับ Flange Globe Valves หรือมีคำถามใดๆ เกี่ยวกับรายการตรวจสอบหรือตัววาล์ว โปรดติดต่อเราได้เลย เราพร้อมให้ความช่วยเหลือคุณในการตัดสินใจเลือกสิ่งที่ถูกต้องสำหรับความต้องการของคุณ มาเริ่มการสนทนาเกี่ยวกับข้อกำหนดวาล์วของคุณและดูว่าเราจะทำงานร่วมกันได้อย่างไร

อ้างอิง

• คู่มือ Valve ฉบับที่ 4
• มาตรฐาน ASME สำหรับการตรวจสอบและทดสอบวาล์ว
